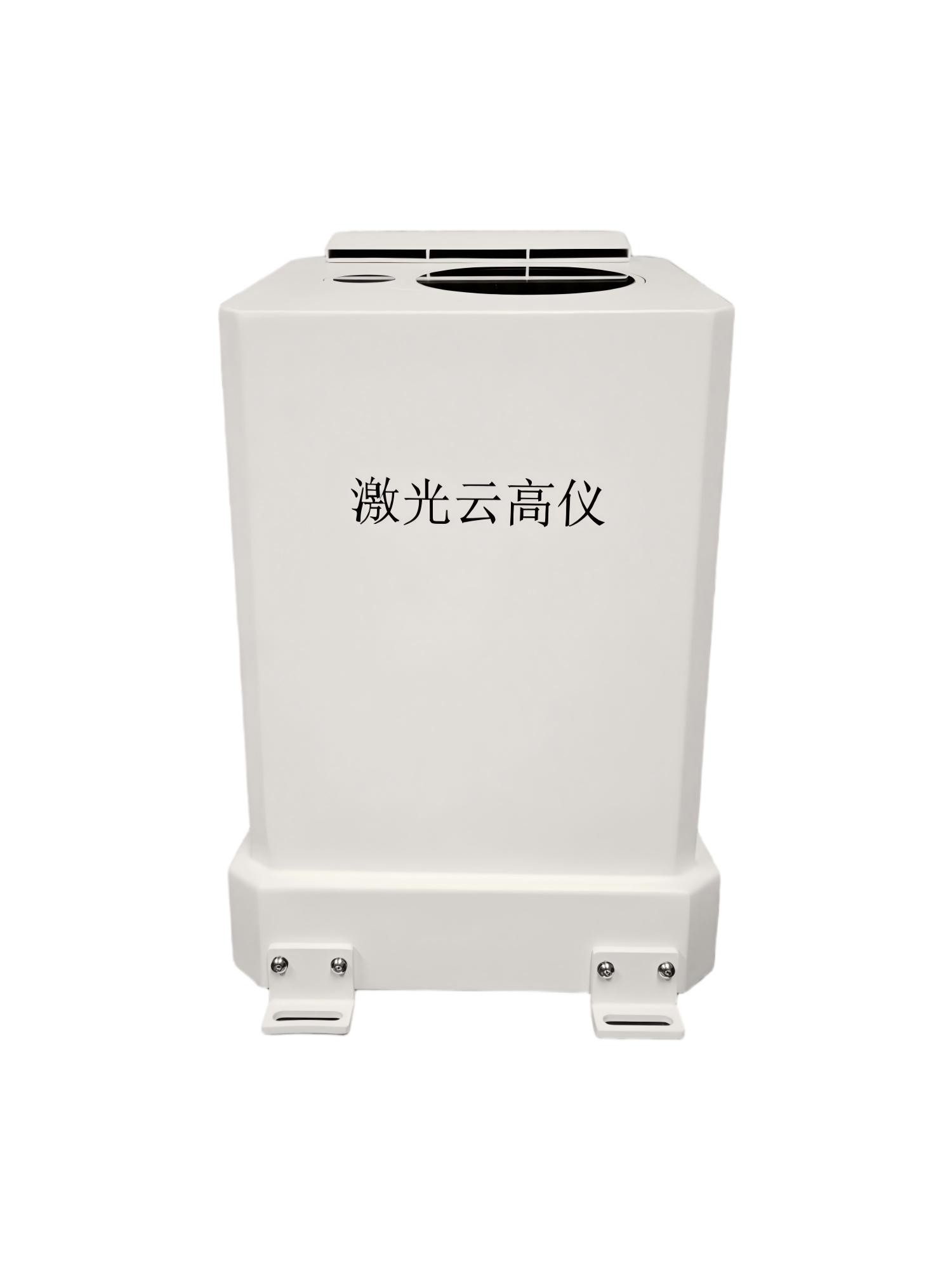

激光云高仪

激光云高仪利用大气中气溶胶粒子对激光的米散射效应，探测15km以下低空大气中的尘埃、云雾等气溶胶粒子，为米散射激光雷达。与其它散射机制相比，米散射具有较大的散射面积，回波信号较大；大气气溶胶粒子大多处在较低的高度上，使之易于探测。其主要应用于机场、舰船、移动测量车及气象台站等对云底高、积分云量的测量。

一、工作原理

激光云高仪根据激光测距原理，发射器发射周期性的激光脉冲到大气中，接收器接收云层和大气的后向散射信号，处理器对接收信号进行处理，经反演运算，得到各高度大气的消光系数，从而判断云层并计算云底高度值。

二、设备组成

激光云高仪是以光电技术为核心的探测大气的智能感知设备，由探测组件、光电转换、数据采集和处理、逻辑控制、数据存储、终端软件、外壳组件等组成。

三、设备功能

1.能够测量显示云底高度、云层厚度、大气边界层高度、天空模糊时输出垂直能见度；

2.多层云测量功能：可测5层云，并测得每层云的云底高度、云厚及积分云量；

3.自检功能：设备可自动检测其内部主要部件的运行状态或运行参数；

4. 参数设置和掉电保护功能：能够通过外部终端软件进行参数设置，同时掉电后所设置的参数仍然能够保存；

5.数据格式：符合《地面观测气象数据字典》中云高仪部分数据格式；

6.设备具备自清洁、自加热等自动控制功能；

7.具有存储3个月历史数据功能。

四、设备性能

云高测量范围：15～15000m

云高最小分辨率：5m；

可探测云层数：≥5层；

固定目标物距离测量误差：≤5m。

五、数据传输

接口类型:RJ45和RS485可选；

波特率:9600bps、19200bps、38400bps、57600bps、115200bps可设；

数据更新周期:20s～120s连续可设。
