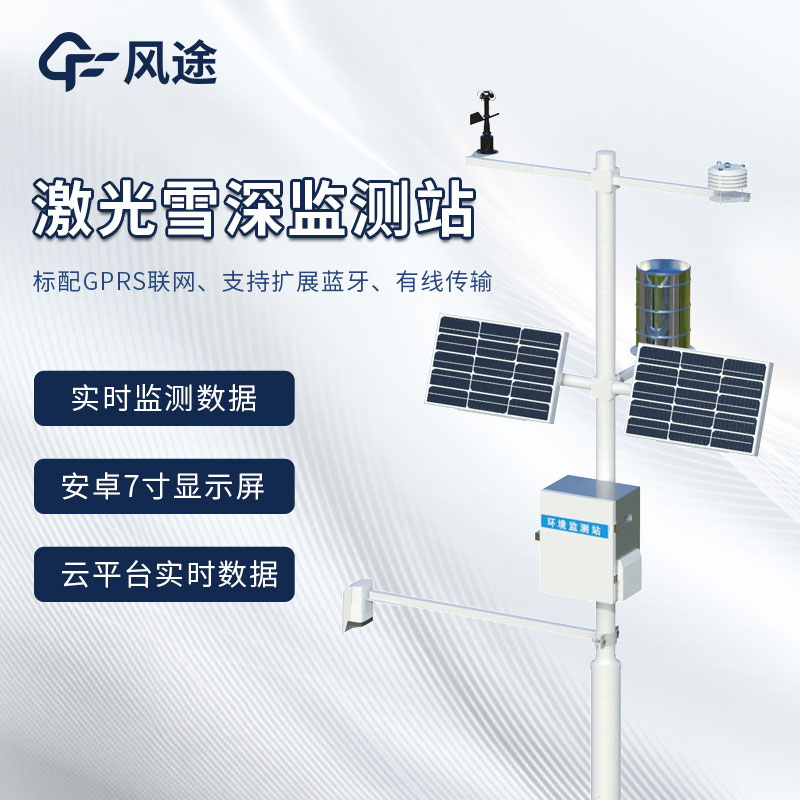

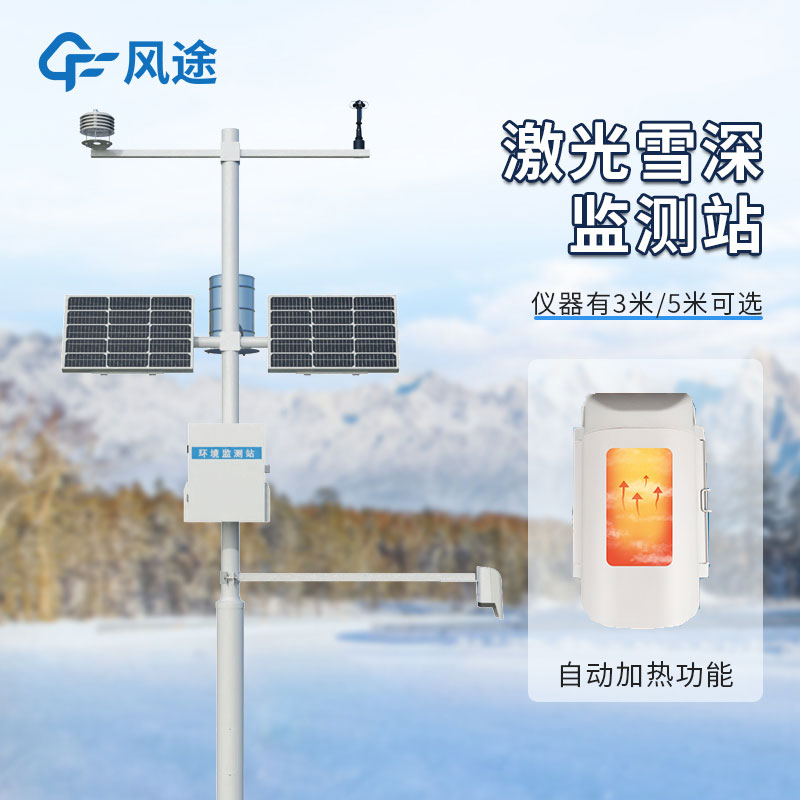

激光雪深监测站

一、激光雪深监测站产品介绍

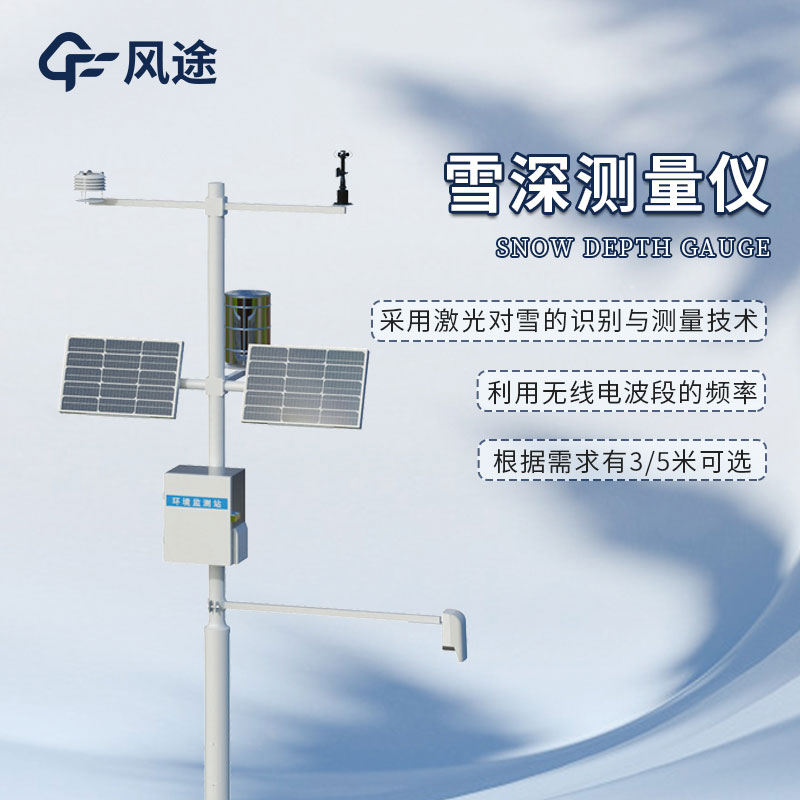

XS2型激光雪深监测站，采用激光对雪的识别与测量技术，克服超声波，电磁波，重量等类型传感器对雪无法识别的缺点，从而达到极高的检测精度。通过监测所在位置的距离，得出雪的厚度，分析出单位时间的降雪。该设备可做独立的自动雪深监测报警系统，也可组网，形成多元化的网络监测。

应用范围：广泛应用于气象站、港口码头安全监测、道路交通安全监测，航空监测，建筑安全监测，农业生产监测，水文水利等诸多领域。

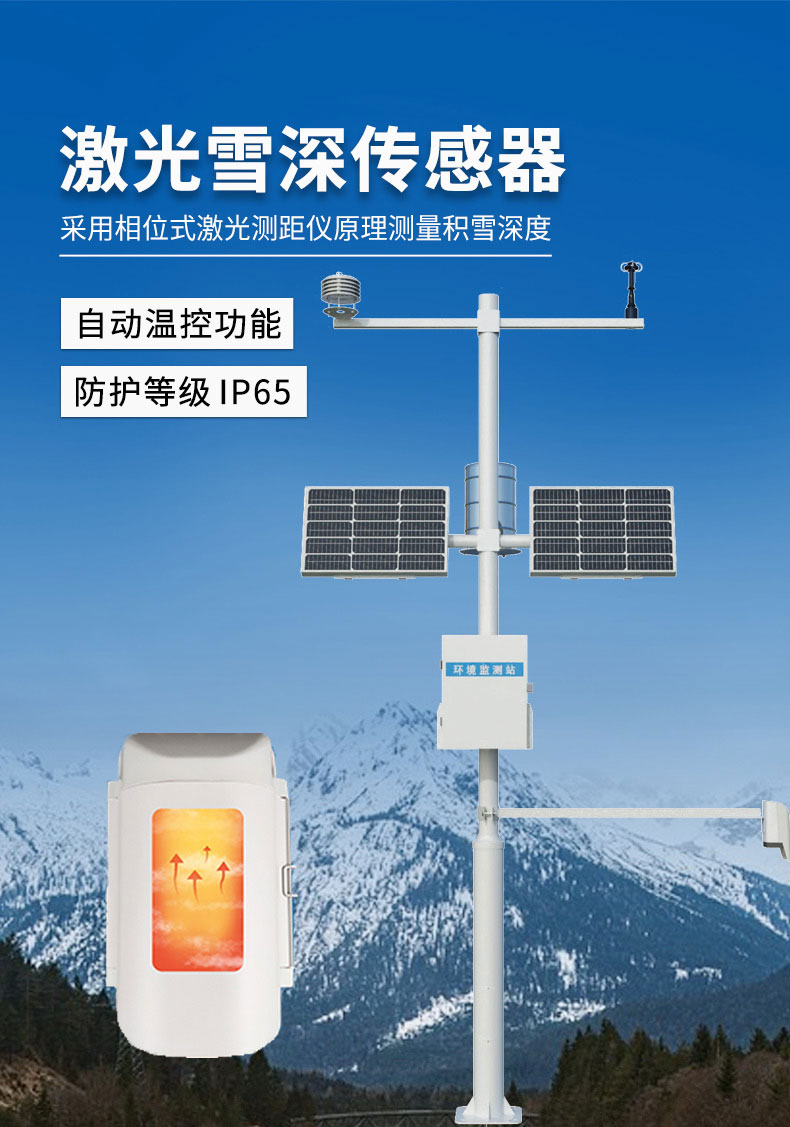

测量原理：雪深传感器采用相位式激光测距仪原理测量积雪深度，相位是激光测距是用无线电波段的频率，对激光束进行幅度调制并测定调制光往返测线一次所产生的相位延迟，再根据调制光的波长，换算此相位延迟所代表的距离。即用间接方法测定出光经往返测线所需的时间，从而求解出积雪深度。

二、激光雪深监测站产品特点

1、低功耗采集器：静态功耗小于1mA

2、标配GPRS联网、支持扩展蓝牙、有线传输

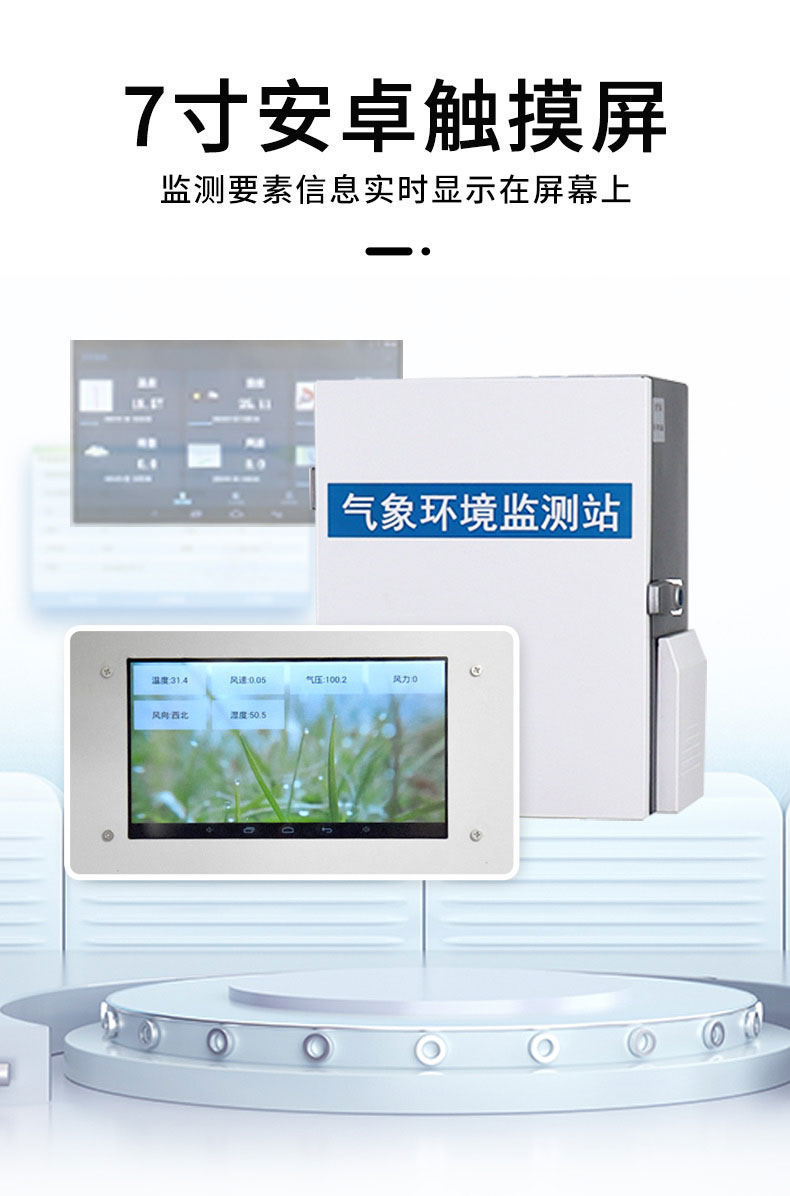

3、安卓7寸触屏，版本：4.4.2、四核Cortex™-A7，512M/4G

4、支持modbus485传感器扩展

5、太阳能充电管理MPPT自动功率点跟踪

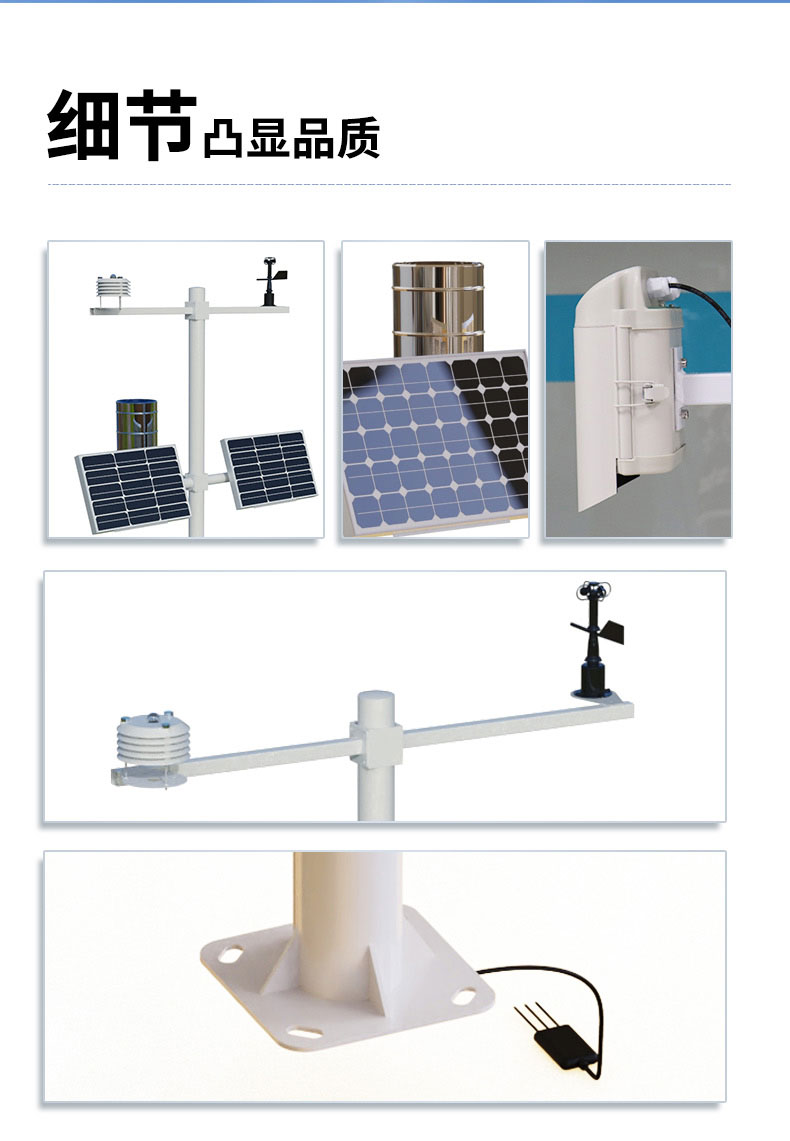

6、三米碳钢支架，两节对接

7、短信报警，超限后向指定的手机上发送短信

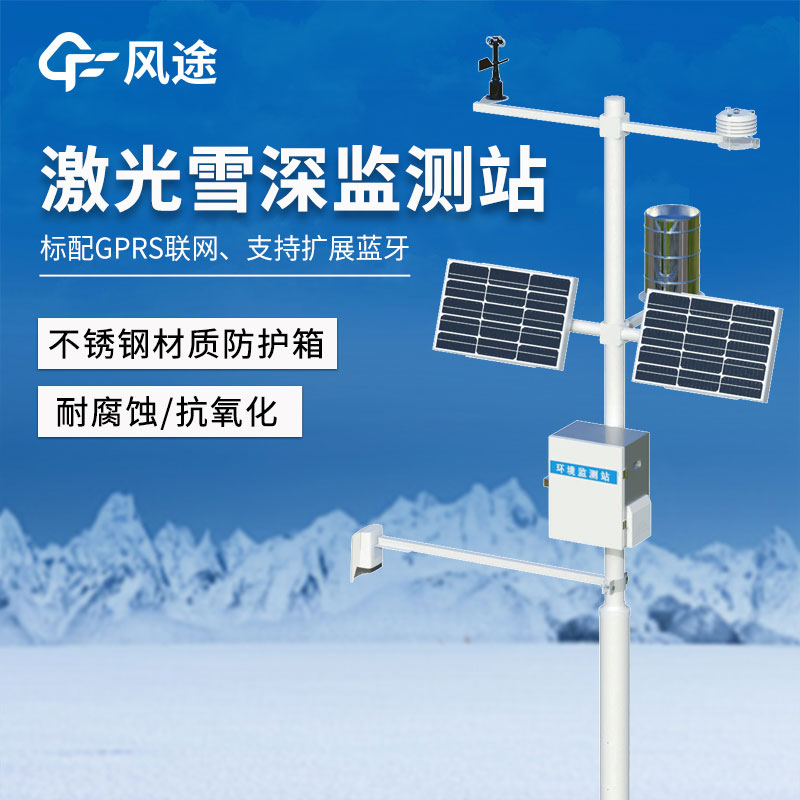

8、不锈钢材质防护箱，耐腐蚀、抗氧化，防水等级IP66

三、激光雪深监测站系统组成

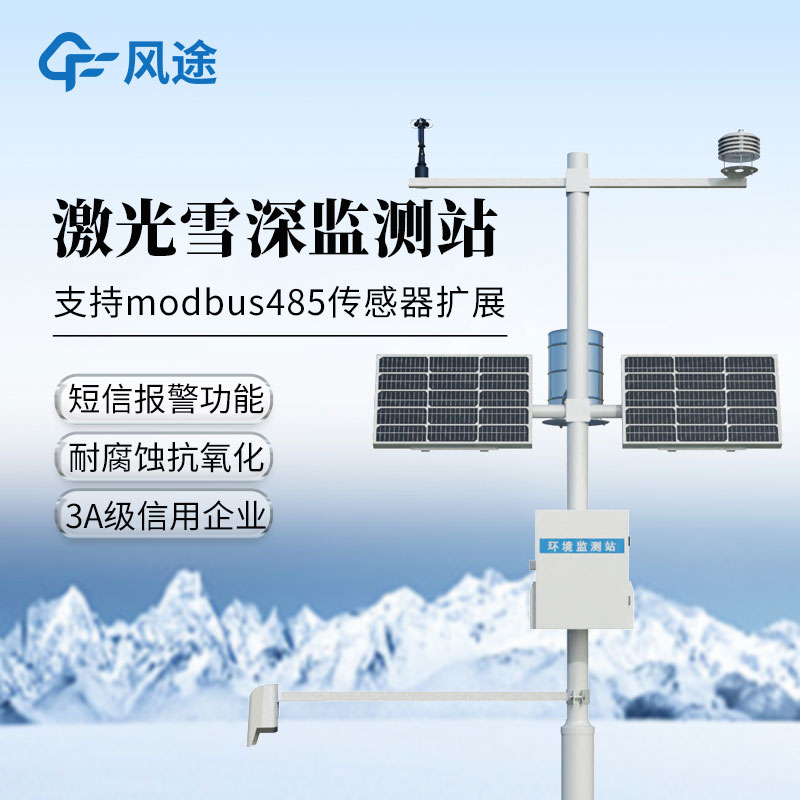

激光雪深传感器、主机、立杆支架、太阳能供电系统、云平台

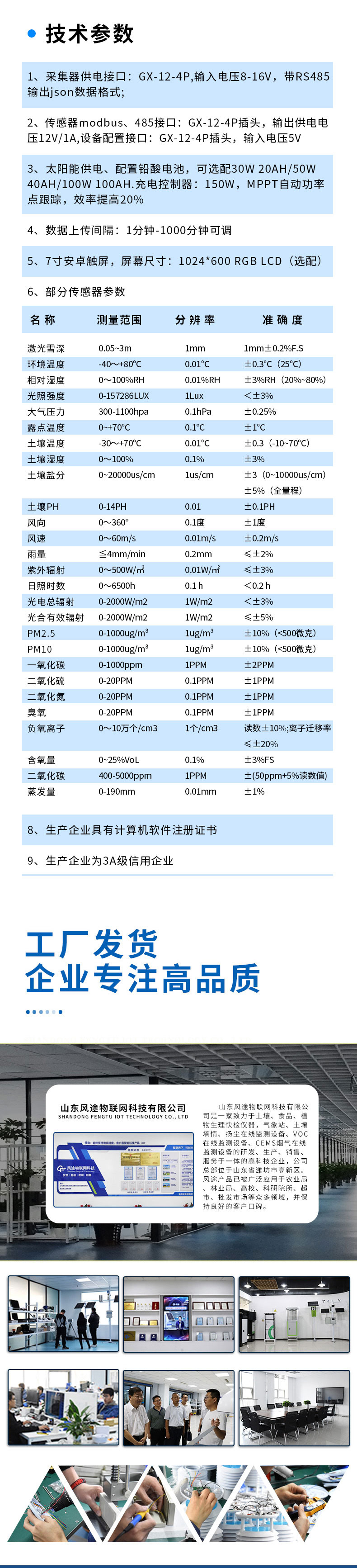

四、激光雪深监测站技术参数

1、采集器供电接口：GX-12-4P,输入电压8-16V，带RS485输出json数据格式

2、传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

3、太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

4、数据上传间隔：30s-65535s可调

5、7寸安卓触屏，屏幕尺寸：1024*600 RGB LCD（选配）

6、传感器技术参数

名称	测量范围	分辨率	准确度
激光雪深	0.05~3m	1mm	±1.0mm
环境温度	-40～+80℃	0.01℃	±0.3℃（25℃）
相对湿度	0～100%RH	0.01%RH	±3%RH（20%~80%）
光照强度	0-157286LUX	1Lux	＜±3%
大气压力	300-1100hpa	0.1hPa	±0.25%
露点温度	0~+70℃	0.1℃	±1℃
土壤温度	-30～+70℃	0.01℃	±0.3（-10~70℃）
土壤湿度	0～100%	0.1%	±3%
土壤盐分	0~20000us/cm	1us/cm	±3（0~10000us/cm）±5%（全量程）
土壤PH	0-14PH	0.01	±0.1PH
风向	0-360度	0.1度	±1度
风速	0-60m/s	0.01m/s	±0.2m/s
平均风速☆	0-60m/s	0.01m/s	±0.2m/s
雨量	≦4mm/min	0.2mm	≤±2%
紫外辐射	0～500W/㎡	0.01W/㎡	≤±3%
日照时数	0～6500h	0.1h	＜0.2h
光电总辐射	0-2000W/m2	1W/m2	＜±3%
光合有效辐射	0-2000W/m2	1W/m2	≤±5%
PM2.5	0-1000ug/m³	1ug/m³	±10%（<500微克）
PM10	0-1000ug/m³	1ug/m³	±10%（<500微克）
一氧化碳	0-1000ppm	1PPM	±2PPM
二氧化硫	0-20PPM	0.1PPM	±1PPM
二氧化氮	0-20PPM	0.1PPM	±1PPM
臭氧	0-20PPM	0.1PPM	±1PPM
负氧离子	0～10万个/cm3	1个/cm3	读数±10%;离子迁移率≤±20%
含氧量	0~25%Vol	0.1%	±3%FS
二氧化碳	400-5000ppm	1PPM	±(50ppm+5%读数值)
蒸发量	0-190mm	0.01mm	±1%

7、生产企业具有计算机软件注册证书

8、生产企业为3A级信用企业

9、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

五、激光雪深监测站云平台介绍

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本
