自清洁水质浊度温度传感器

一．自清洁水质浊度温度传感器工作原理

自清洁水质浊度温度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．自清洁水质浊度温度传感器技术参数

测量原理	散射光法（可选自清洁）
量程范围	0～1000NTU（默认） 0～40NTU、0～3000NTU（可定制）
分辩率	0.1NTU
精度	±1%，±0.3℃
温度补偿	自动温度补偿
输出方式	RS-485（Modbus/RTU）
存储温度	-5-+65℃
工作环境	0～50℃，≤0.2MPa
安装方式	浸入式安装，3/4NPT安装螺纹
线缆长度	5m
功耗	12V供电：清洁刷不工作时，产品功耗约0.5W，清洁刷工作时，产品功耗约1.5W
供电	DC：12V-24V
防护等级	IP68
校准方式	两点校准
外壳材质	ABS+金属

三．自清洁水质浊度温度传感器尺寸/安装

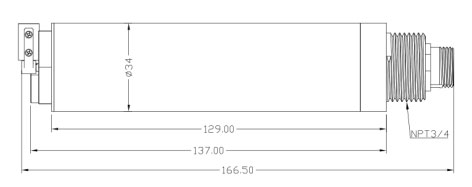

1.自清洁水质浊度温度传感器尺寸图

2.接线图

线缆为4芯屏蔽线：

红色—电源线 蓝/黑色—地线 绿色—485B黄色—485A

生产批次不同，线缆颜色略有差异，具体参照线缆丝印。

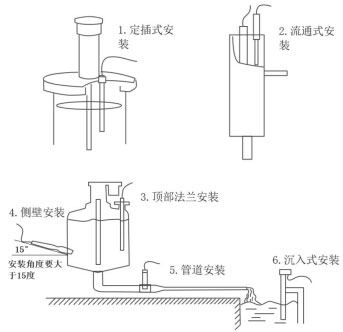

3.自清洁水质浊度温度传感器安装

四．自清洁水质浊度温度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
