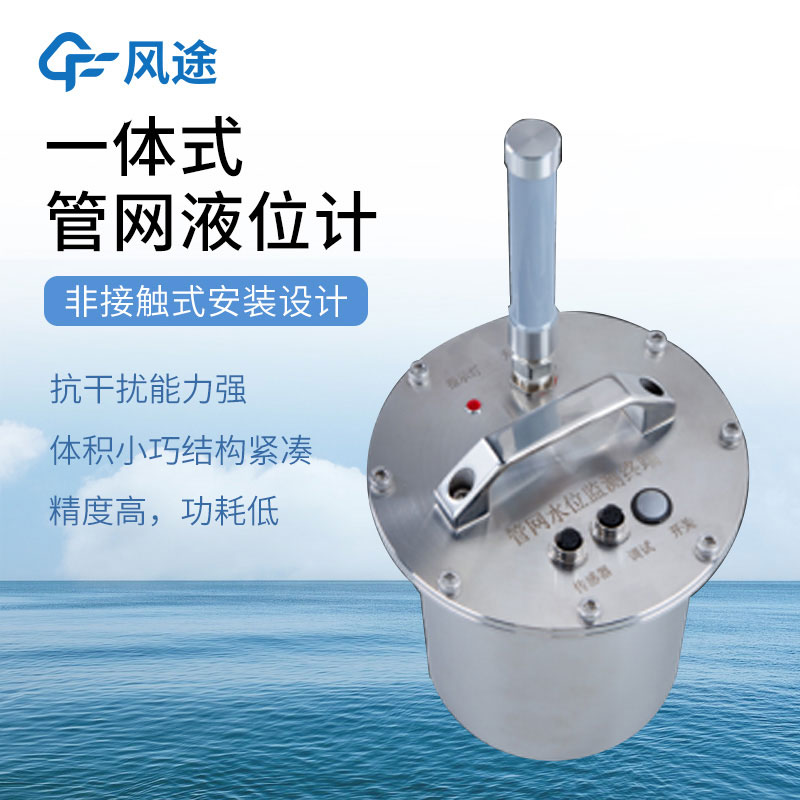

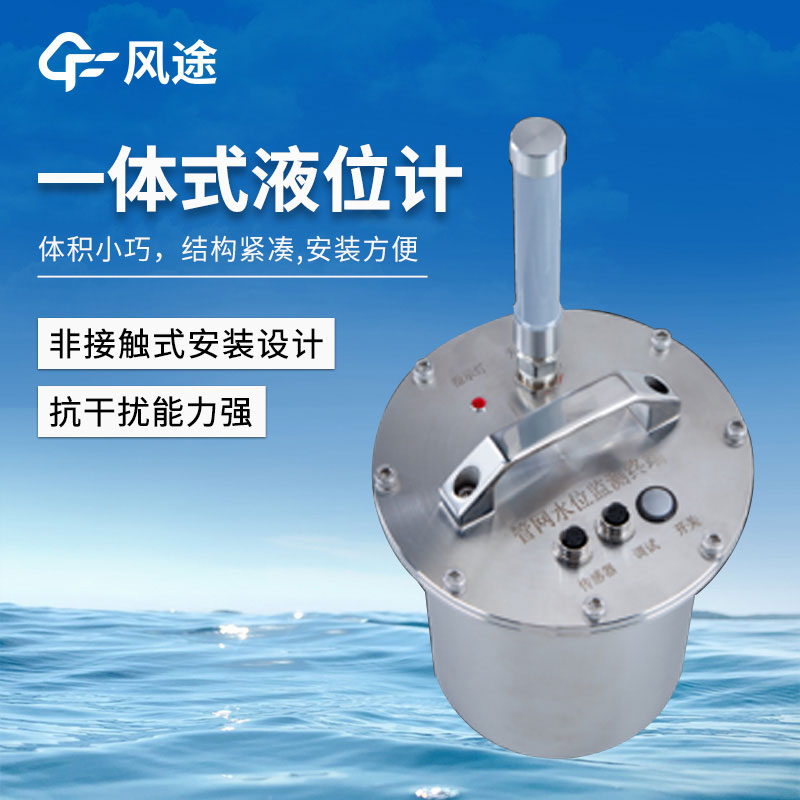

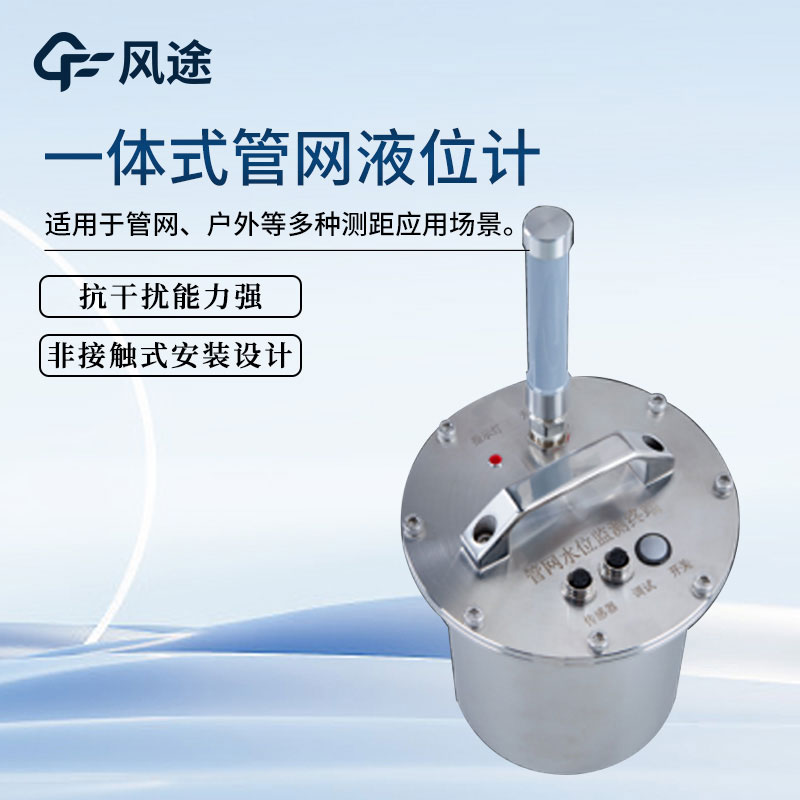

一体式管网液位计

一、一体式管网液位计产品简介

GSW1系列一体式液位计采用了雷达与压力一体式的设计，可同时选用雷达、压力或选用其中一种水位传感器，

雷达测量采用目前先进的测距模式—FMCW调频连续波模式，能够替代激光测距雷达，工业超声波测距雷达等产品，

并同时支持选配投入式压力传感器，可通过压力和雷达双传感器测量模式测量管网水位，通过算法分析，确保水位计测量的准确性。

产品体积小巧，结构紧凑，适用于管网、户外等多种测距应用场景。

二、一体式管网液位计优势特点

非接触式安装设计，体积小巧，结构紧凑

自带电池、无须考虑供电事宜

精度高，功耗低，抗干扰能力强，安装方便

适用场景多：湖泊河流、山洪预警、蓄水池、污水管网等水位监测

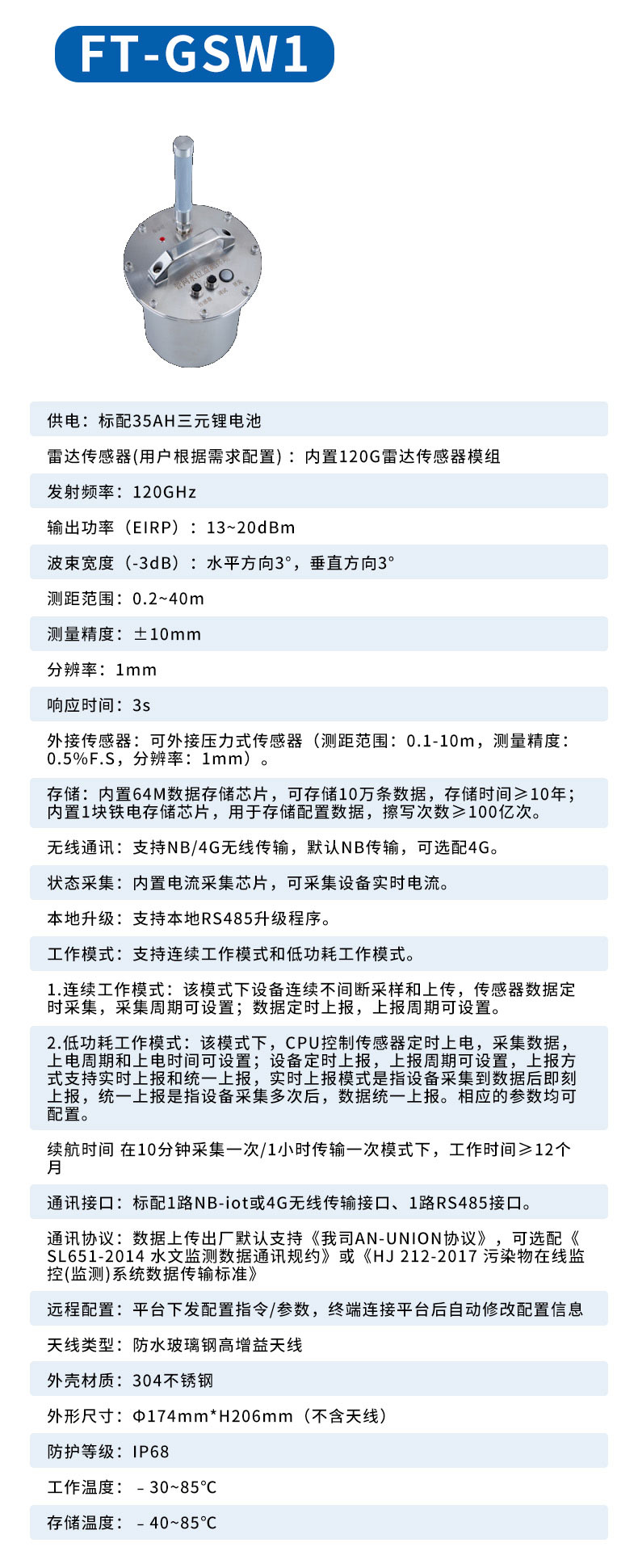

三、一体式管网液位计技术参数

供电：标配35AH三元锂电池

雷达传感器(用户根据需求配置)：内置120G雷达传感器模组

发射频率：120GHz

输出功率（EIRP）：13~20dBm

波束宽度（-3dB）：水平方向3°，垂直方向3°

测距范围：0.2~40m

测量精度：±10mm

分辨率：1mm

响应时间：3s

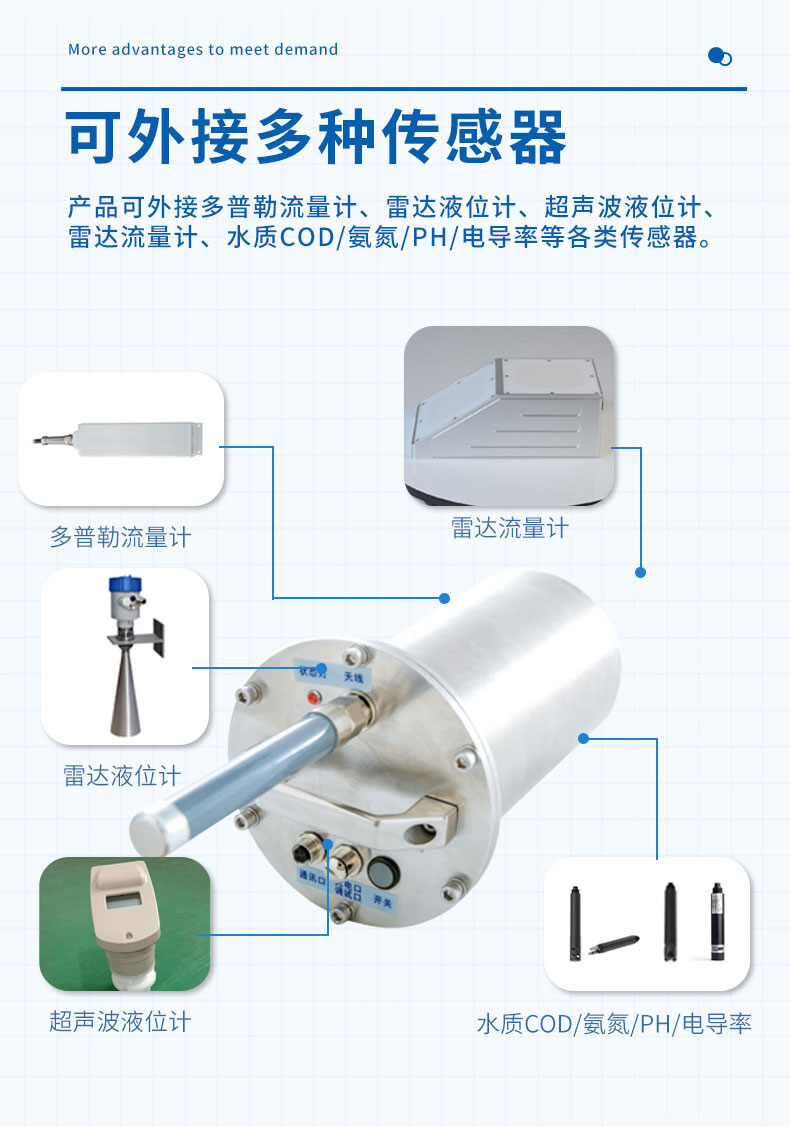

外接传感器：可外接压力式传感器（测距范围：0.1-10m，测量精度：0.5%F.S，分辨率：1mm）。

存储：内置64M数据存储芯片，可存储10万条数据，存储时间≥10年；内置1块铁电存储芯片，用于存储配置数据，擦写次数≥100亿次。

无线通讯：支持NB/4G无线传输，默认NB传输，可选配4G。

状态采集：内置电流采集芯片，可采集设备实时电流。

本地升级：支持本地RS485升级程序。

工作模式：支持连续工作模式和低功耗工作模式。

1.连续工作模式：该模式下设备连续不间断采样和上传，传感器数据定时采集，采集周期可设置；数据定时上报，上报周期可设置。

2.低功耗工作模式：该模式下，CPU控制传感器定时上电，采集数据，上电周期和上电时间可设置；设备定时上报，上报周期可设置，上报方式支持实时上报和统一上报，实时上报模式是指设备采集到数据后即刻上报，统一上报是指设备采集多次后，数据统一上报。相应的参数均可配置。

续航时间：在10分钟采集一次/1小时传输一次模式下，工作时间≥12个月

通讯接口：标配1路NB-iot或4G无线传输接口、1路RS485接口。

通讯协议：数据上传出厂默认支持《我司AN-UNION协议》，可选配《SL651-2014 水文监测数据通讯规约》或《HJ 212-2017 污染物在线监控(监测)系统数据传输标准》

远程配置：平台下发配置指令/参数，终端连接平台后自动修改配置信息

天线类型：防水玻璃钢高增益天线

外壳材质：304不锈钢

外形尺寸：Φ174mm*H206mm（不含天线）

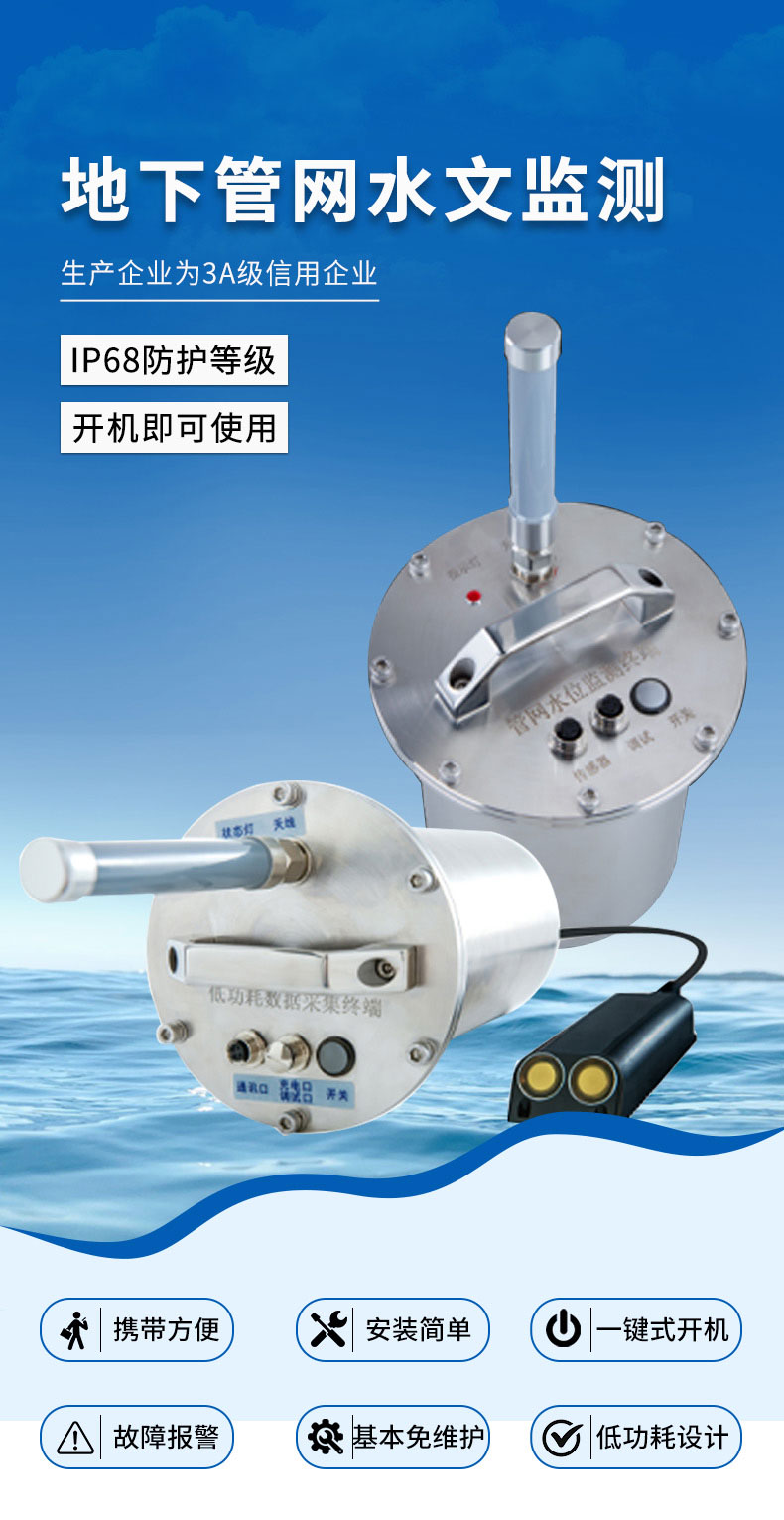

防护等级：IP68

工作温度：﹣30~85℃

存储温度：﹣40~85℃
